鉆銑床是集合鉆、銑、鏜、磨于一體的機床設備，應用于中小型零件加工。鉆銑床工作臺可縱、橫向移動，主軸垂直布置，通常為臺式、機頭可上下升降。

鉆銑床外形具有鉆、銑、鏜、磨、攻絲等多種切削功能機床。主軸箱可垂直平面內左右回轉90°，部分機型工作臺可在水平面內左右回轉45°，多數機型工作臺可縱向自動走刀。

●本機床結構先進、合理，操作輕便靈活，維護方便。

●本機床上的加工的工件，一般都能達到IT8級精度和粗糙度的要求。

●本機床工作臺的縱、橫和垂直各方向可手動進給，工作臺亦可作正反兩個方向的縱向和橫向自動進給，并沒有限位停止的安全保護裝置。

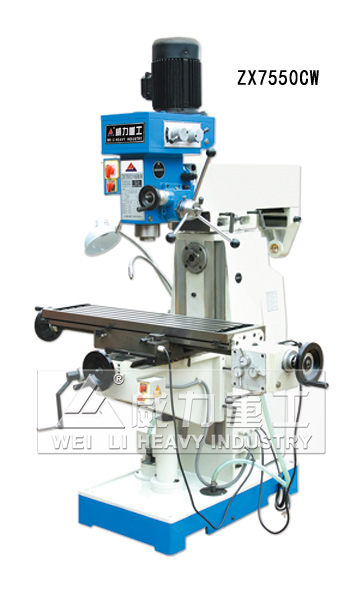

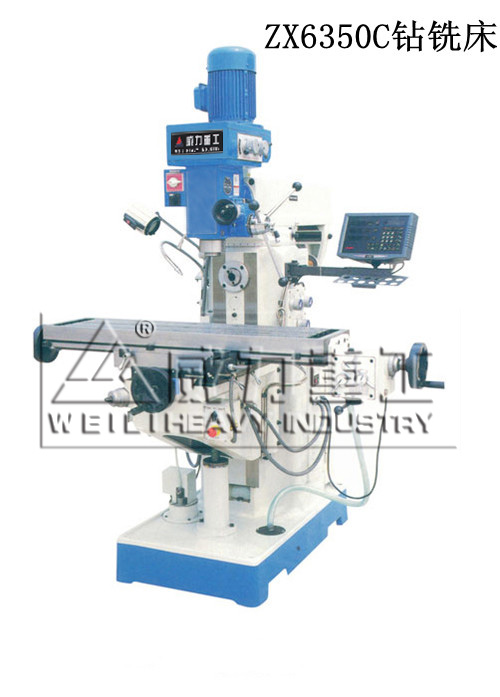

主要技術參數	Specifications	ZX7550CW	ZX6350C
鉆孔最大直徑	Max.drilling diameter	50	50
端銑最大寬度	End milling maximum width	100	100
立銑最大直徑	Vertical milling maximum diameter	25	25
鏜孔最大直徑	Bore diameter of the largest	120	120
最大攻絲直徑	The biggest tapping distance	M16	M16
主軸端面至工作臺距離	Spindle end to table distance	90-490	80-480
主軸轉速范圍(r.p.m)	Spindle speed range	115-1750（立）60-1350(臥)	40-1400（立）40-1300(臥)
主軸行程(mm)	Spindle strlke	120	120
工作臺尺寸(mm)	Table size	1000x240	1200x280
工作臺行程(mm)	Table travel	500x230	700x260x430
外形尺寸(mm)	Outlook size	1380x1100x2080	1600x1300x2200
電動機功率(Kw)	Motor power	0.85/1.56(立) 1.5(臥)	1.5/2.2(立) 2.2(臥)
凈重(Kg)	Net weight	850/1000	1270/1360

以上參數只做參考

用途

適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。

本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成。

床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌上。
